Дополнительный агрегат (5-координатный)
Основной агрегат PBA с воздушным охлаждением и приводом шпинделя имеет мощность 63 кВт и плавную регулировку частоты вращения от 0 до 12 000 об/мин. Двигатель шпинделя при частоте вращения до 3000 об/мин развивает крутящий момент примерно до 150 Н·м; при 12 000 об/мин крутящий момент составляет около 50 Н·м.
Сменная цепная пила
Сменная цепная пила, устанавливаемая в креплении для инструмента HSK 80-E, позволяет выполнять пропилы глубиной до 500 мм и шириной 8/12/14 мм (в зависимости от пильной цепи). Специальная геометрия пильного аппарата позволяет точно выполнять углы без скругления, например для оконных и дверных проемов.

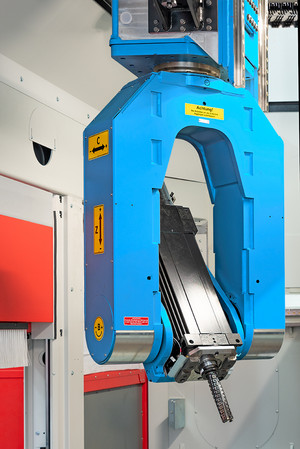

Угловой агрегат
Для автоматической замены инструмента в 5-осевом агрегате. Для установки коротких пальцевых фрез, спиральных сверл, фрез «ласточкин хвост» и других инструментов используется зажимный патрон ER 40. Максимальная рабочая длина инструмента составляет 160 мм, максимальный диаметр — 40 мм.
Передвижная кабина станка со встроенной системой удаления взвешенной пыли
Кабина снижает уровень шума при обработке и наилучшим образом предотвращает разлет стружки и взвешенной пыли. Две дверцы для доступа на каждой из продольных сторон позволяют безопасно подойти к станку. Путь перемещения по оси Y выступающей из кабины башни для агрегатов (ось Z) защищен двумя алюминиевыми жалюзи с каждой стороны. Эти жалюзи автоматически подводятся на соответствующую позицию по оси Y. Кабина имеет встроенный трубопровод для отвода взвешенной пыли, подключаемый к вытяжной системе заказчика. Необходимая мощность вытяжки составляет прибл. 18 000 м³/ч, разрежение — прибл. 2700 Па. Для эффективной защиты от выброса стружки и обрезков зоны перемещения и выхода деталей на станке оснащены сервоприводными перегородками. На перегородках установлены щетки, которые после выполнения обработки можно использовать для удаления основных загрязнений с поверхности стола. Также имеются небольшие перегородки с пневматическим приводом вертикального перемещения, позволяющие в максимальной степени закрывать доступ при выполнении различных операций обработки. Размеры кабины обычно зависят от оснащения станка и выбора инструментов (например, устройства для сверления глубоких отверстий, пильного аппарата с рабочей длиной 500 мм и т. п.)

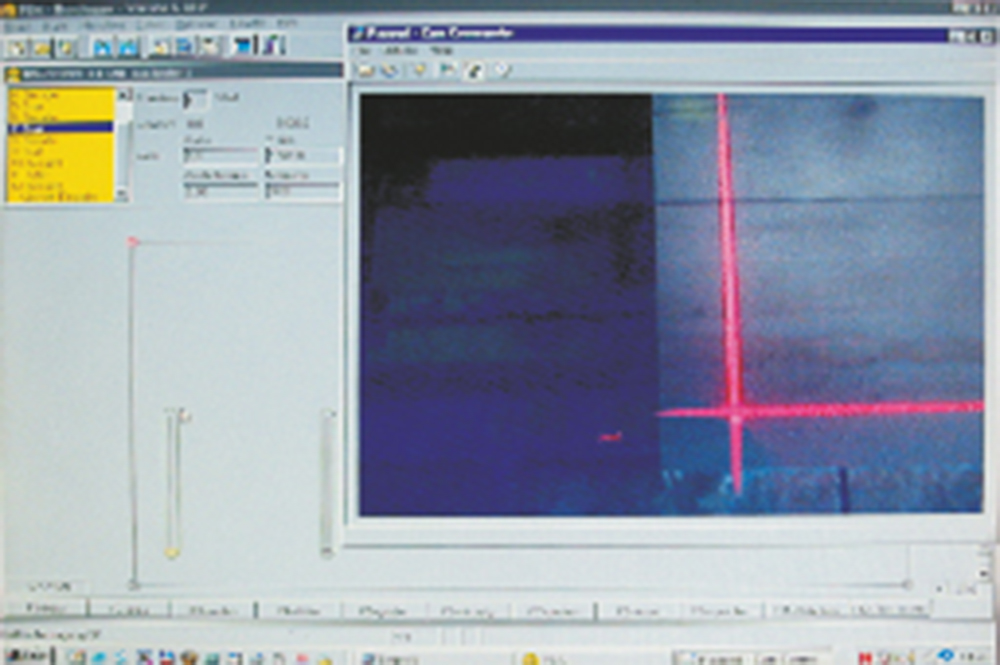

Лазерный модуль с камерой
Для ручного замера деталей станок оснащен лазерным модулем с камерой. С его помощью можно с легкостью снабжать заготовки контрольными точками для последующего базирования при обработке.
Автоматический лазерный обмер деталей
Для автоматического определения точного положения заготовки может использоваться оптоэлектронная система базирования (OBR). Она монтируется на шпиндельном двигателей 5-осевого агрегата и благодаря специальной сенсорной технологии позволяет с высокой точностью обмерять как необработанные, так и частично обработанные плиты.
Дистанционное обслуживание
Дистанционное обслуживание позволяет удаленно просматривать содержимое экрана на компьютере пульта управления. Благодаря этому возможно, например, представление текущего проекта строительства или индивидуальной заготовки в компании Hundegger, контроль машинных данных или изменение настроек установки сервисным отделом компании Hundegger. Наряду с этим существует возможность просмотра заказчиком содержимого экрана работника сервисной службы. Таким образом, настройки или изменения параметров для детали, которые выполняются компанией Hundegger, могут отслеживаться оператором станка. Также в комплект поставки входит переносная камера для фиксации процессов обработки на видео.

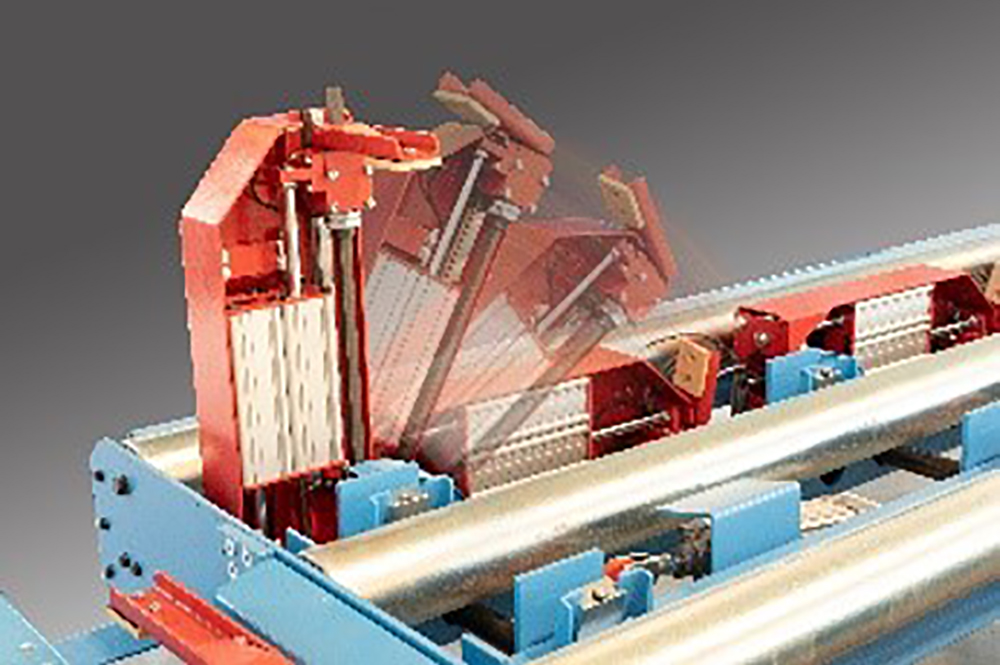

Пневматическое зажимное приспособление для заготовок для рабочих столов
Пневматические откидные зажимы прижимают заготовку к деревянным подложкам на столе. При необходимости зажим можно отвернуть и убрать вниз в неактивное положение. На каждом сегменте стола может быть установлено до трех боковых зажимов. Дополнительно необработанную плиту могут удерживать до четырех зажимов с торцевой стороны.Максимальная высота зажима при высоте стола 850 мм составляет 300 мм.

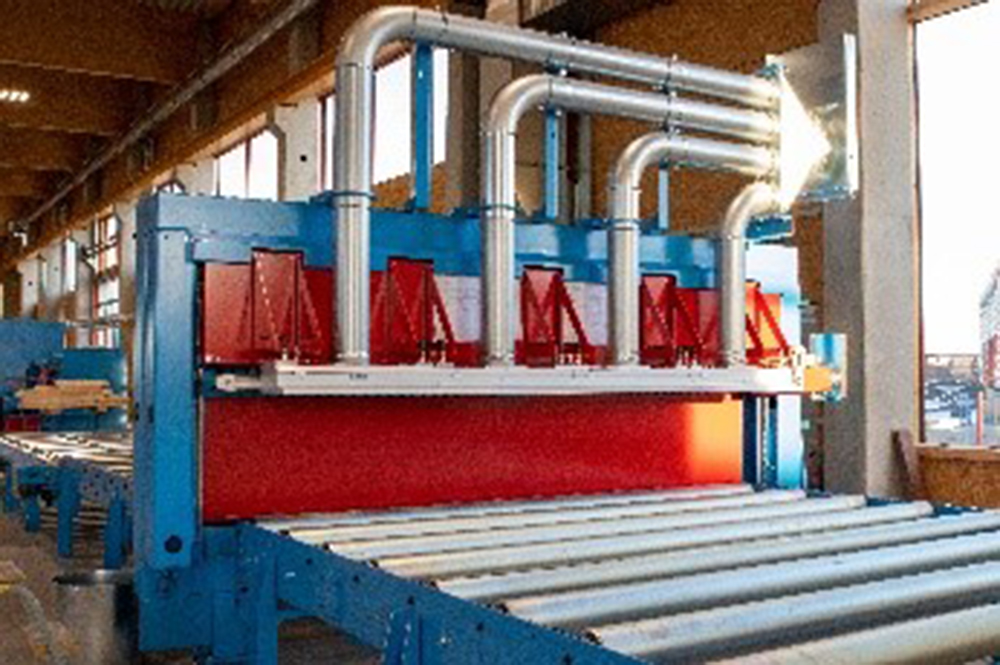

Плоская вытяжка для обрабатываемых элементов
Плоская вытяжка с запатентованным каналом TORNADO стационарно монтируется на полу цеха на стороне выхода после отбойной перегородки. Для перемещения по оси Z используется сервопривод. При выводе элемента из станка стружка и опилки удаляются с верхней стороны вытяжной панели.
Трубный вытяжной канал
Трубный вытяжной канал проходит вдоль всего пути перемещения заготовок на установке. К нему подключается система отвода взвешенной пыли станке PBA. Диаметр подключения к вытяжной системе клиента составляет 500 мм. Необходимая мощность вытяжки в месте подключения трубного вытяжного канала составляет около 18 000 м³/ч при разрежении прибл. 2700 Па.
Передаточный рольганг на стороне подачи
Приводной рольганг монтируется за отбойной перегородкой на стороне подачи перед рабочими столами.
Технические характеристики:
- Длина полотна: 4000 мм
- Ширина полотна: 3500 мм
- Оцинкованные грузовые ролики диаметром 121 мм
Стол Smart Table с подъемно-опускными зонами
Пять сегментов стола имеют собственные роликовые приводы и могут подниматься и опускаться по отдельности. Это позволяет обеспечить доступ к нужным участкам заготовки, в том числе для обработки переднего или заднего торца.
Технические характеристики:
- Длина транспортера: 16,6 м
- Ширина полотна: 3500 мм
- Оцинкованные грузовые ролики диаметром 121 мм
- Расстояние между роликами: прибл. от 370 до 500 мм
- Высота обработки: 850 мм
- Высота транспортировки деталей: 875 мм
Опоры для заготовок, встроенные в стол Smart Table
Сменные деревянные опоры шириной 40 мм с когтеобразными зажимами, позволяющие выполнять фрезеровку макс. на 50 мм.
Передаточный рольганг на стороне выхода
Приводной рольганг монтируется за рабочими столами перед отбойной перегородкой на стороне выхода.
Технические характеристики:
- Длина полотна: 4500 мм
- Ширина полотна: 3500 мм
- Оцинкованные грузовые ролики диаметром 121 мм
- Расстояние между роликами: 368 мм
Веерная система удаления отходов под рабочими столами
Установленная под рабочими столами веерная система направляет опилки на одну сторону рабочего стола. Захваты состоят из деревянных реек, которые легко заменять. Данная позиция включает приводной модуль с блоком управления.

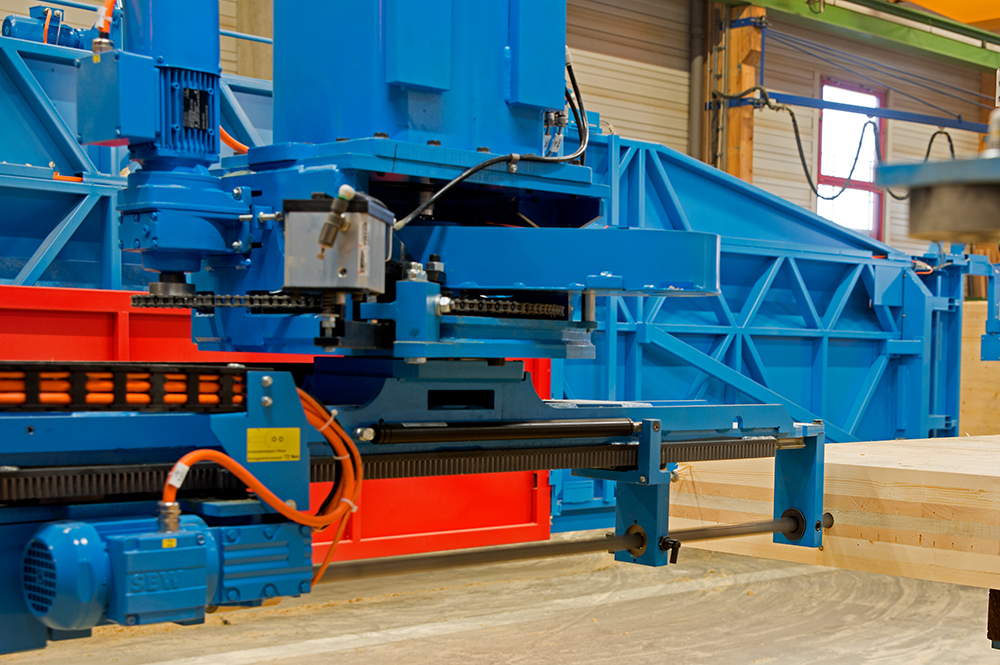

Устройство для сверления глубоких отверстий
Крепление инструмента HSK-80 E позволяет устанавливать на 5-осевой основной агрегат устройство для сверления глубоких отверстий. Горизонтальные отверстия можно выполнять на всех четырех боковых сторонах заготовки. При необходимой предварительной подготовке (например, с помощью пальцевой фрезы) угол входа может составлять до ± 30°. Макс. глубина сверления: 1250 мм. Возможно сверление глубоких отверстий диаметром от 12 до 30 мм. Встроенное устройство продувки выдувает образующуюся стружку из отверстия во время сверления.
Стационарная отбойная перегородка с электроприводом
Отбойные перегородки монтируются с обеих сторон зоны обработки в удлинении зоны станка. Они служат для защиты от деревянных обрезков, вылетающих в продольном направлении. Для подачи и вывода заготовок защитные перегородки снабжены подъемно-опускной заслонкой с сервоприводом.
